УСЛУГИ

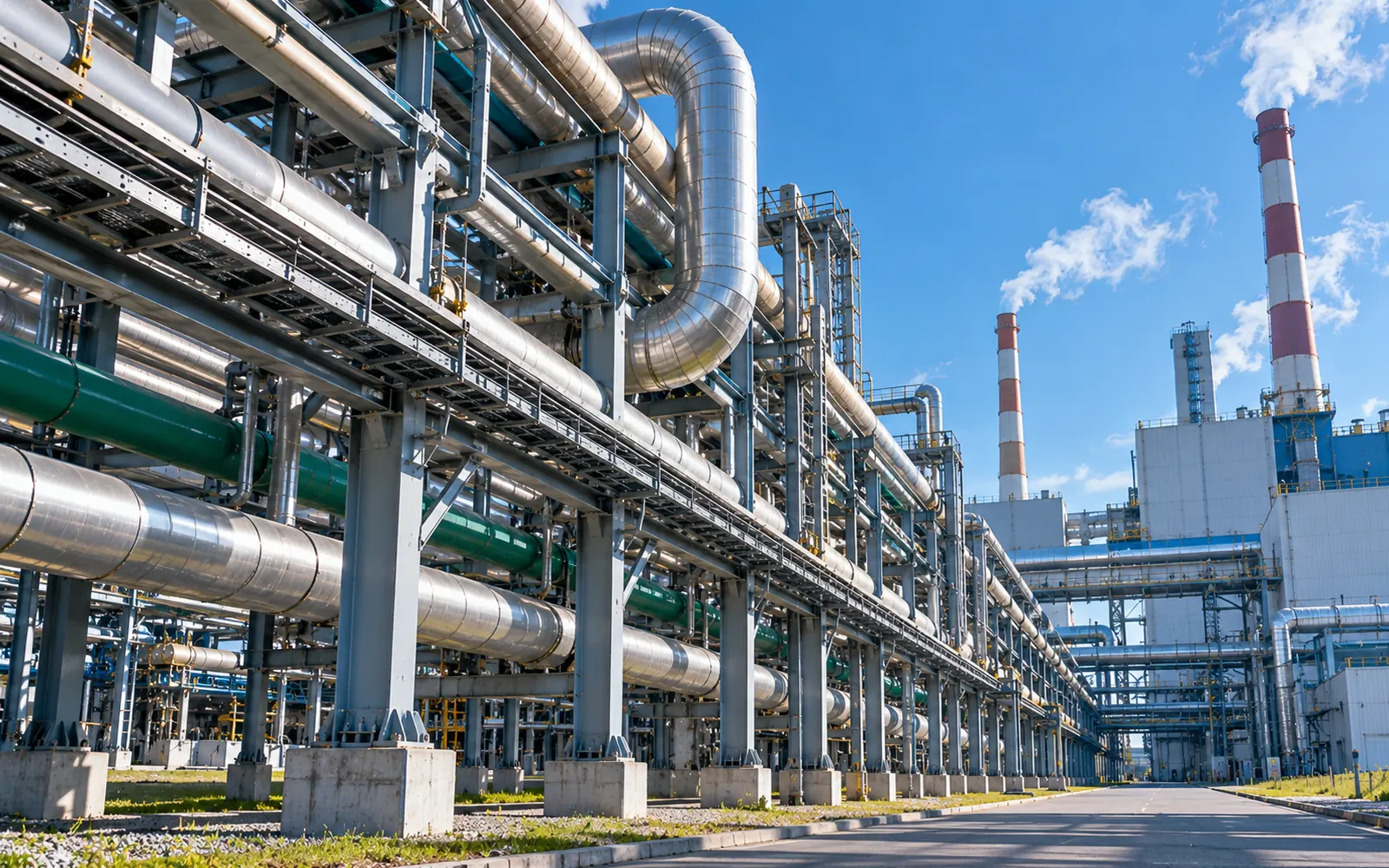

Проектирование трубопроводов теплоэнергетических объектов
Разрабатываем проектные решения для трубопроводных систем ТЭС, котельных и промышленных энергетических объектов.
Увязываем параметры теплоносителя, оборудование, трассировку и ограничения существующего объекта, чтобы трубопроводная система соответствовала тепловому процессу и проектной задаче.
С ЧЕМ ПРИХОДЯТ
Какие задачи решаем
Трассировка
Определяем рациональное прохождение трубопроводов с учетом оборудования, конструкций и существующих коммуникаций.
Параметры
Учитываем расчетные расходы, давления, температуры и режимы в пределах технического задания.
Подключения
Определяем точки присоединения к оборудованию и существующим системам.
Пространственная увязка
Согласуем трубопроводы с компоновкой оборудования и ограничениями площадки.
Реконструкция
Прорабатываем изменение действующих участков и подключение новых элементов.
Смежные требования

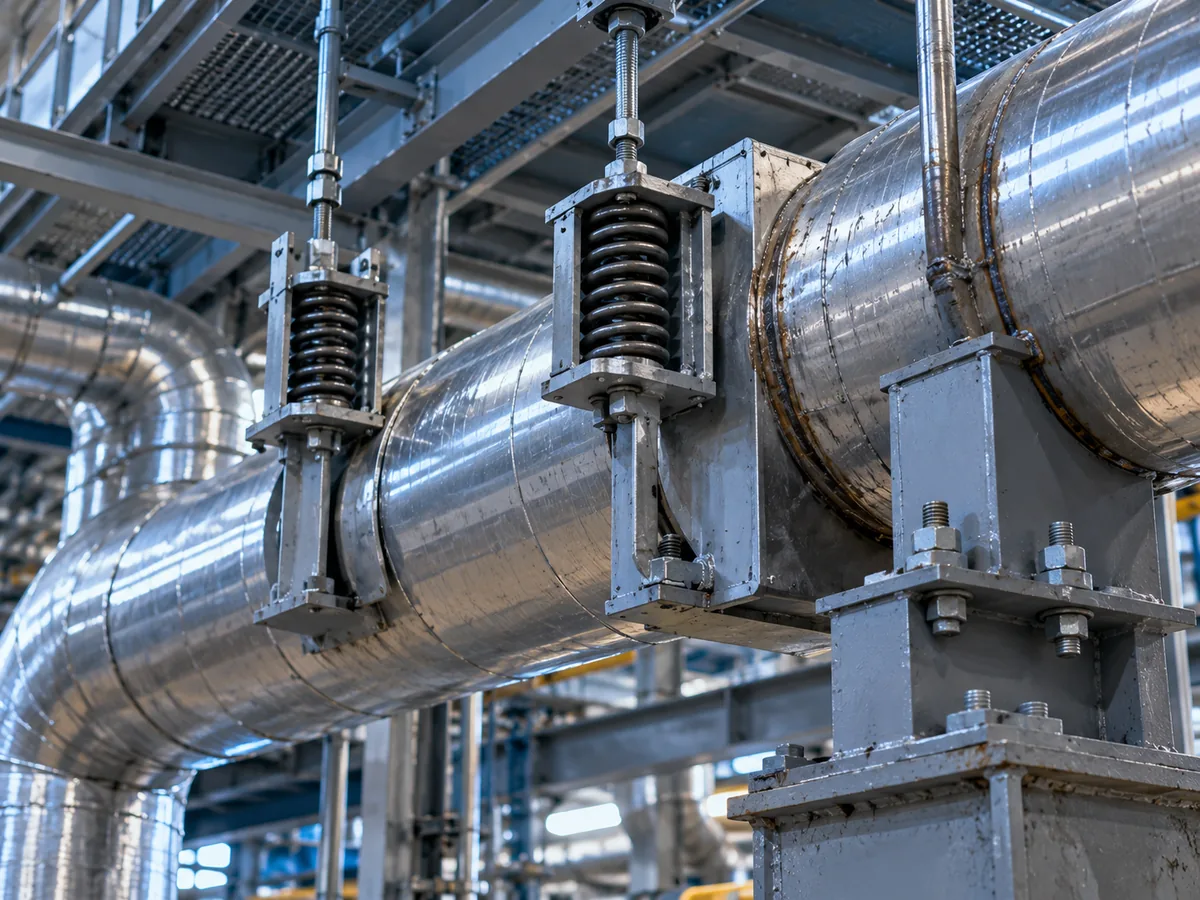

Формируем исходные требования к опорам, подвескам, компенсации и связанным решениям, если они входят в задачу.
СИТУАЦИИ
Когда требуется проектирование трубопроводов
- проектируется новый энергетический или промышленный объект;
- требуется подключить новое оборудование;
- выполняется реконструкция котельной, ТЭС или производственной энергетической системы;
- изменяются тепловые нагрузки и параметры теплоносителей;
- необходимо изменить трассировку существующих трубопроводов;
- нужно увязать трубопроводы с существующими конструкциями, оборудованием и коммуникациями;
- выполняется замена участков или изменение схемы трубопроводной системы;
- требуются проектные решения для последующего монтажа.
ИЗ ЧЕГО СОСТОИТ
Что входит в проектирование
Анализ исходных данных
Изучаем схему, параметры среды, оборудование и ограничения объекта.
Определение расчетных параметров
Фиксируем данные, необходимые для проектирования трубопроводной системы.
Разработка принципиальных решений
Определяем структуру и связи системы.
Трассировочная проработка
Формируем пространственное прохождение трубопроводов в необходимом объеме.
Увязка с оборудованием
Проверяем точки подключения и взаимное расположение.
Требования к опорам и компенсации
Определяем проектные требования, когда это входит в состав работ.
Междисциплинарная координация
Согласуем решения с тепловым процессом, оборудованием и смежными разделами.
Проектные материалы
Готовим планы, схемы, расчетные и пояснительные материалы в составе согласованной стадии.
ПОДХОД
Как выбирается трассировка
Трассировка определяется не только геометрией помещения или площадки. Она должна учитывать расположение оборудования, точки подключения, рабочие параметры, существующие коммуникации, конструктивные ограничения и доступность для эксплуатации.
На действующих объектах дополнительное значение имеет фактическое состояние существующих систем и возможность выполнения работ без конфликтов с уже смонтированным оборудованием.
РЕЗУЛЬТАТ
Что получает заказчик
Принципиальные и трассировочные решения, планы и схемы трубопроводов, расчетные параметры, точки подключения, требования к смежным решениям и комплект расчетных, графических и пояснительных материалов в рамках согласованной стадии.
ЧТО ПОНАДОБИТСЯ
Исходные данные
- задание на проектирование;
- тепловая или технологическая схема;
- параметры теплоносителя;
- расход, давление, температура и режимы работы — если они определены;
- планы и разрезы помещений или площадки;
- данные по оборудованию и точкам подключения;
- сведения о существующих трубопроводах;
- ограничения по конструкциям и коммуникациям;
- требования к обслуживанию и ремонту;
- материалы обследований при реконструкции;
- требования к стадийности и комплекту проектной документации.
Для первичной оценки достаточно описать объект, назначение трубопроводной системы, основные параметры среды и состав существующего или нового оборудования.
КОНТЕКСТ
Увязка с оборудованием и тепловым процессом
Трубопроводная система связывает функциональную схему теплового процесса с реальным расположением оборудования. Поэтому ее проектирование выполняется с учетом расчетных нагрузок, параметров теплоносителя, точек подключения и компоновки объекта.
Тепловой процесс определяет режимы и параметры, оборудование — физические точки подключения, а трубопроводная часть — инженерную связь между ними.
В УСЛОВИЯХ ЭКСПЛУАТАЦИИ
Реконструкция существующих трубопроводов
При реконструкции исходной базой становятся фактическая трассировка, существующие подключения, ограничения конструкций и коммуникаций, а также параметры действующей системы. При недостатке исходных данных может потребоваться дополнительное обследование.
Состав решений зависит от того, требуется ли замена участка, изменение схемы, подключение нового оборудования или более глубокая модернизация системы.
СМЕЖНЫЕ НАПРАВЛЕНИЯ
Связанные услуги
ПЕРЕД ОБРАЩЕНИЕМ
Частые вопросы
Какие трубопроводные системы вы проектируете?
Трубопроводные системы, связанные с теплоэнергетическими и теплотехнологическими процессами ТЭС, котельных и промышленных объектов. Конкретный состав определяется техническим заданием.
Чем внутренние трубопроводы отличаются от тепловых сетей?
Внутренние трубопроводы связывают оборудование и технологические системы внутри объекта. Тепловые сети относятся к передаче и распределению тепловой энергии между источниками, объектами и потребителями.
Можно ли спроектировать подключение нового оборудования?
Да, если известны параметры оборудования, точки подключения и характеристики существующей системы.
Можно ли работать с существующей системой трубопроводов?
Да. Для реконструкции учитываются фактическая трассировка, существующие подключения и ограничения объекта.
Какие данные нужны для проектирования трубопроводов?
Схемы, параметры среды, данные по оборудованию, планы, сведения о существующих трубопроводах и требования к проектной стадии.
Входят ли опоры и компенсация?
Требования к ним могут входить в состав работ. Точный объем определяется заданием и стадией проектирования.
Нужны ли специальные прочностные расчеты?
Необходимость таких расчетов определяется параметрами трубопровода, применимой нормативной базой и техническим заданием. Они не считаются автоматически включенными в базовый объем.
СЛЕДУЮЩИЙ ШАГ
Расскажите о задаче
Опишите объект, параметры среды, оборудование и что требуется изменить или спроектировать. Определим состав исходных данных и проектных работ.
